Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Materiaal: | 10.9 rang | Systeem van Meting: | Metrisch |
---|---|---|---|
Diameter van: | M8 | Afwerking: | Elektrolytisch verzinkt |
Type: | Flenshoofd | Verpakkingsdetails: | kleine doos + karton + pallet |
standaard: | ISO, DIN, ANSI, GB | levering: | 25 dagen |
Diameter-draad Grootte: | UNC | Hoofd: | HEXUITDRAAIflens |
Hoog licht: | De bout van de hexuitdraaiflens,roestvrij stalen bouten hex |

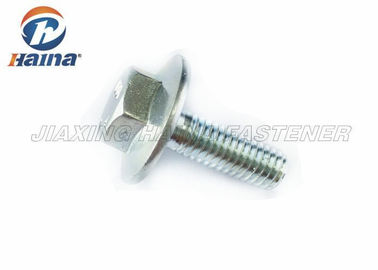

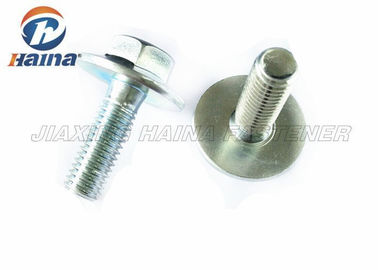

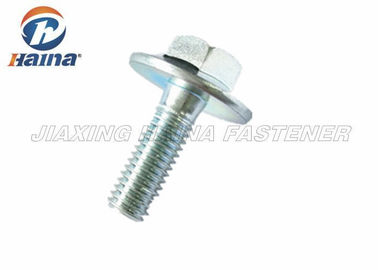

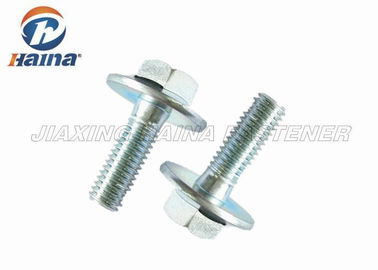

De linker Volledige Draad UNC 10,9 Rang Blauw Zink plateerde de Flens Hoofdbouten van DIN 6921Hex
1. Productomschrijving
De bout van de hexuitdraaiflens is een gesmede bout uit één stuk met een hoofd van de hexuitdraaiwasmachine. Het wasmachinehoofd altijd in 2 types, getande flens en vlotte flens, de zogenaamde vlakke lageroppervlakte. De bouten van de hexuitdraaiflens door middelgroot koolstofstaal, legeringsstaal en roestvrij staal altijd worden gemaakt dat.
De metrische die bouten van de de hexuitdraaiflens van het reekskoolstofstaal over het algemeen in klasse 8,8, klasse 10,9 en klasse 12,9 als perDIN6921 en ISO-norm worden geleverd. De oppervlaktebehandeling zou kunnen in zwart oxyde zijn, dat dacromate galvaniseert. De roestvrij staalhexuitdraai voorzag bouten ook beschikbaar in SS304 en SS316, Klasse A2-70 en a4-80 van een flens.
Duimreeks vanaf ANSI B18.2.1 afmetingen in Rang 5 en Rang 8 volgens SAE-norm in koolstofstaal en legeringsstaal dat altijd worden geleverd. 18-8 van een flens voorzien roestvrij staal schroeft de hexuitdraai ook beschikbaar.
Van de de hexuitdraaiflens van DIN en ANSI te klikken de standaard de bouten technische tekeningen, gelieve onder verwante foto's.
2. Specificatie
D | ds | s | gelijkstroom | k | B | L | |||
Nominale Diameter | Draadhoogte | Lichaamsdiameter | Breedte over Vlakten | Flensdiameter | Hoofdhoogte | Draadlengte | Lengten onder het Hoofd | ||
(ruw) | Max. | Min. | Max. | Min. | Max. | Max. | Nominaal | ||
M6 | 1 | 6 | 5.82 | 10 | 9.78 | 14.2 | 6.6 | 18 | 10-60 |
M8 | 1.25 | 8 | 7.78 | 13 | 12.73 | 18 | 8.1 | 22 | 12-80 |
M10 | 1.5 | 10 | 9.78 | 15 | 14.73 | 22.3 | 9.2 | 26 | 16-80 |
M12 | 1.75 | 12 | 11.73 | 16 | 15.73 | 26.6 | 11.5 | 30 | 25-120 |
M14 | 2 | 14 | 13.73 | 18 | 17.73 | 30.5 | 12.8 | 34 | 30-120 |
M16 | 2 | 16 | 15.73 | 21 | 20.67 | 35 | 14.4 | 38 | 40-120 |
M20 | 2.5 | 20 | 19.67 | 27 | 26.67 | 43 | 17.1 | 46 | 40-120 |
(Normen door ISO 898-1 worden bepaald – Internationale Organisatie voor normalisatie, DIN 6921 die) |
Diameter | Hexuitdraaigrootte | Flensdiameter | Dragende Diameter | Hoofddikte | Flensdikte |
F | B | B1 | H | K | |
Nom | Maximum | Min | Maximum | Min | |
1/4“ | 3/8“ | 0,56 | 0,48 | 0,28 | 0,04 |
5/16“ | 1/2“ | 0,68 | 0,6 | 0,32 | 0,05 |
3/8“ | 9/16“ | 0,81 | 0,73 | 0,39 | 0,06 |
7/16“ | 5/8“ | 0,93 | 0,85 | 0,46 | 0,07 |
1/2“ | 3/4“ | 1.07 | 0,98 | 0,51 | 0,08 |
9/16“ | 13/16 | 1.19 | 1.1 | 0,57 | 0,09 |
5/8“ | 15/16 | 1.33 | 1.23 | 0,62 | 0,1 |
3/4“ | 1 1/8 | 1.59 | 1.47 | 0,73 | 0,11 |
3. Toepassing
De Schroeven van de hexuitdraaiflens worden algemeen genoemd Kaderbouten wegens hun populariteit in de ruilende industrie voor gebruik bij de assemblage van de sporen van het vrachtwagenkader. De Schroeven van de hexuitdraaiflens worden ook gebruikt op de toepassingen van de pijpflens omdat het grotere lagergebied onder de hoofdhulp ervoor zorgt dat de pakking uniform wordt samengeperst om lekken te elimineren. De Schroef van de hexuitdraaiflens kan in om het even welke assemblage worden gebruikt die momenteel een een hexuitdraaiglb schroef en wasmachine gebruikt om de wasmachine te elimineren.
De ernstige die lijn van Machineproducten van de Schroeven van de Hexuitdraaiflens wordt aan de afmetingen gemaakt in Industrieel standaardifi -111 worden gespecificeerd van het Bevestigingsmiddeleninstituut. Het hoofd wordt vervaardigd met een volledige in orde gemaakte hexuitdraai om moersleutel te verhinderen uitglijdend en rond makend van de hexuitdraai tijdens installatie of verwijdering. De dragende gezichten zijn vlot om de eenvormige prestaties van de torsiespanning te verzekeren en dat wordt maximumklemladingen bereikt.
4. Voordelen
1. Goed na de verkoopdienst. Om het even welk klein probleem dat opgeloste hoogstens snelle tijd zijn gebeurt zal;
2. Vele jaren van de uitvoerervaring;
3. De specificatieslijst is beschikbaar op uw verzoek
4. Welkom om onderzoek te verzenden, zullen wij spoedig antwoorden.
5. Snelle verzending met professionele documenten
6. Douaneverpakking, met foto vóór verzending
7. Hoog - kwaliteit en concurrerende prijs.
